先说三个重点
重砂比重分选端到端选厂设计整线方案，覆盖从原矿受料仓到混合重砂精矿成品仓的全部环节，是处理海滨砂矿、冲积砂矿和残积砂矿中重矿物富集的完整技术方案。整线方案以重力分选为核心，采用跳汰机、螺旋溜槽、摇床和离心选矿机的四段组合，按粒级分工协作——跳汰机处理粗粒（0.5到30毫米），螺旋溜槽处理中粒（0.1到0.8毫米），摇床处理细粒（0.03到0.5毫米），离心选矿机处理微细粒（-0.03毫米）。四台设备串联形成完整的粒级覆盖，将原矿中1%到5%的重矿物富集为混合重砂品位85%以上，综合回收率78%到85%。整线方案采用模块化分段设计，各段的产能匹配、物料衔接和水系统平衡经过系统优化，确保选厂从启动到达产的全流程稳定运行。方案涵盖从给料、筛分、脱泥、分级、粗选、扫选、精选到精矿脱水的全部环节，是一套“插上电就能生产”的完整选厂解决方案。
端到端方案解决什么问题
重砂矿选厂的设备选型不难——跳汰机、螺旋溜槽、摇床、离心机都是成熟设备。真正难的是把这几台设备组合成一条完整的、产能匹配的、运行稳定的生产线。
设备买回来装上去，开机才发现跳汰机处理量是30吨/小时，螺旋溜槽总能力只有20吨/小时——整条线的产能被螺旋卡住了。摇床的给矿浓度和螺旋不一样，中间没有调节环节——摇床的分带一团糟。螺旋尾矿直接排了，里面的细粒重矿物没回收——回收率比设计值低了8个百分点。
端到端方案解决的就是这些问题。从原矿给料到精矿脱水，每个环节的设备规格、处理能力、给料条件都经过精确计算和匹配。方案不仅告诉业主需要哪些设备，还给出了设备之间的衔接方式、操作参数范围和考核指标。
整线方案的工艺架构
一条完整的重砂比重分选整线，按照物料流动方向分为七个功能段：原矿给料与筛分段、脱泥与分级段、粗粒重选段、中粒重选段、细粒重选段、微细粒回收段和精矿脱水段。
各段的处理能力从前到后递减。原矿给料段处理100%的原矿。筛分和脱泥段处理后，粗粒（+0.5mm）、中粒（-0.5+0.1mm）、细粒（-0.1+0.03mm）和微细粒（-0.03mm）分别进入各自的重选设备。粗粒段的物料量约占原矿的15%到25%，中粒段约占45%到55%，细粒段约占20%到30%，微细粒段只占5%到10%。
这种梯级递减的结构，决定了各段设备的配置规模不同。螺旋溜槽段需要的台数最多，离心机段最少。整线方案的设备配置就是按照这个比例来匹配的。
原矿给料与筛分段的受料仓容量按4到8小时处理量设计，仓下设板式给料机或振动给料机将原矿均匀送入筛分设备。圆筒筛或振动筛完成粗粒筛分，筛孔通常选用2到5毫米。筛上物（砾石、粗砂）如果含有粗粒重矿物，进入跳汰机处理；如果基本不含重矿物，直接排入尾矿。筛下物进入脱泥与分级段。
脱泥与分级段的水力旋流器组完成脱泥和分级双重任务。第一级旋流器（直径350到500毫米）去除-0.045毫米的细泥，脱泥效率85%以上。第二级旋流器（直径150到250毫米）或高频振动筛将物料分成+0.5mm、-0.5+0.1mm、-0.1+0.03mm和-0.03mm四个粒级。
粗粒重选段的锯齿波跳汰机处理+0.5mm物料，采用“一粗一扫”配置。粗选跳汰产出粗精矿，扫选跳汰处理粗选尾矿。跳汰精矿（重矿物总含量5%到15%）进入精矿池或直接进入摇床精选系统。跳汰尾矿含重矿物低于0.2%，排入最终尾矿。
中粒重选段的螺旋溜槽处理-0.5+0.1mm物料，是整线方案中处理量最大的环节。螺旋溜槽采用“一粗一扫”或“一粗一扫一精”配置。粗选精矿（重矿物总含量60%到85%）进入摇床精选系统。扫选尾矿重矿物含量低于0.3%，但其中可能含有细粒重矿物，进入微细粒回收段处理。
细粒重选段的摇床处理-0.1+0.03mm物料和螺旋粗精矿。摇床采用“一精一扫”配置，精矿品位（重矿物总含量90%以上）进入精矿脱水段，中矿返回再选，尾矿进入微细粒回收段。
微细粒回收段的离心选矿机处理-0.03mm物料（摇床尾矿和部分螺旋扫选尾矿）。离心机产出粗精矿（重矿物总含量20%到40%），进入摇床或离心机精选系统进一步提纯后并入主流程精矿。离心机尾矿作为最终尾矿排出。
精矿脱水段的浓密机将精矿浆浓度从20%提升到55%到60%，压滤机或陶瓷过滤机将含水率降至8%到10%。精矿按品位分级包装入库。
粗粒回收段：跳汰机提前收回粗粒重矿物
筛分后的+0.5毫米粗粒物料进入跳汰机。跳汰机在整线方案中的角色是“提前量”——在粗粒重矿物尚未因泵送和输送产生过粉碎之前就把它回收。
锯齿波跳汰机的水流上升速度快、下降速度慢，这种波形对高比重粗粒矿物的回收效率最高。单台宽度1.5米的锯齿波跳汰机处理量20到30吨/小时。跳汰机采用“一粗一扫”配置——粗选跳汰产出粗精矿，扫选跳汰处理粗选尾矿。
跳汰粗精矿的品位（重矿物总含量）通常为5%到15%，产率约为给矿量的10%到20%。跳汰精矿进入摇床系统做进一步精选。跳汰尾矿含重矿物低于0.2%，排入最终尾矿。
跳汰机的操作参数根据给矿特性调整。给矿浓度控制在35%到45%。冲次通常每分钟120到160次，冲程10到18毫米。床层厚度通过观察排矿颜色判断——床层颜色变深说明重矿物在富集，应适当加大排料量。

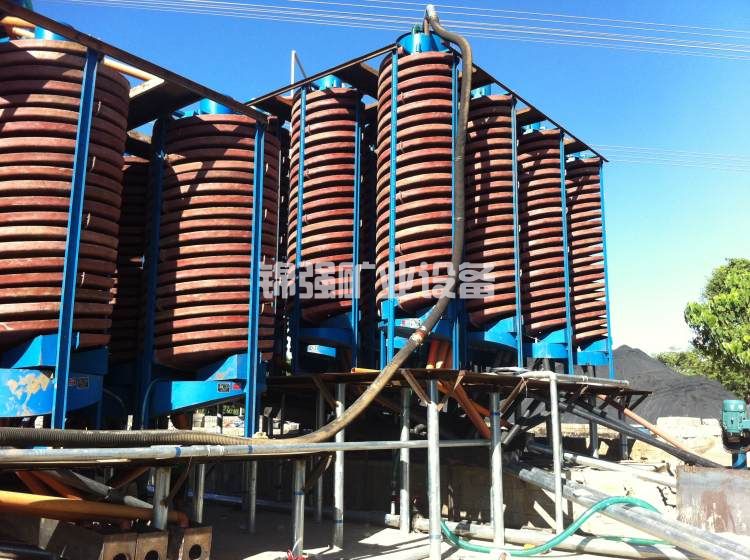

中粒回收段：螺旋溜槽的大宗抛尾
-0.5+0.1毫米的中粒物料进入螺旋溜槽系统。这是整线方案中处理量最大的环节，也是“性价比”最高的环节——不耗电、不耗药剂、没有运动部件，却能在一次作业中抛除90%以上的尾矿。
螺旋溜槽采用“一粗一扫”配置。单台处理量1.5到2.5吨/小时。粗选螺旋产出粗精矿（重矿物总含量60%到85%），扫选螺旋处理粗选尾矿。扫选尾矿重矿物含量低于0.3%，进入微细粒回收段做细粒扫选。
粗选螺旋的给矿浓度控制在25%到35%。浓度过低重矿物沉降不充分，浓度过高物料堆积影响分选。给矿粒度必须控制在合格范围——大于1毫米的粗粒会让螺旋跳槽，打乱分选带。给矿中细泥含量应低于8%。
螺旋粗精矿进入摇床系统。螺旋尾矿中的细粒部分经水力旋流器分级后，-0.03毫米部分进入离心选矿机系统。
细粒回收段：摇床的高精度精选
摇床在整线方案中处理两类物料。螺旋粗精矿（重矿物总含量60%到85%）进入摇床做高精度精选。粗粒跳汰精矿（重矿物总含量5%到15%）也进入摇床系统处理。
摇床的富集比可达15到30倍。一段摇床可将螺旋粗精矿的重矿物总含量从60%提升到90%以上。6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。
摇床采用“一精一扫”配置。精选摇床产出精矿（重矿物总含量90%以上）、中矿和尾矿。扫选摇床处理精选尾矿，回收流失的重矿物。精矿进入脱水段。中矿返回再选或进入中矿处理系统。尾矿进入离心选矿机系统。
摇床的操作参数根据给矿粒度和品位调整。给矿浓度控制在20%到30%。冲次根据物料粒度调整，细粒物料冲次宜高（每分钟280到320次）、冲程宜小（8到12毫米）。床面横向坡度0.5到2.5度。冲洗水量影响分带清晰程度。
微细粒回收段：离心选矿机守住最后防线
-0.03毫米的微细粒物料是常规重选设备的“盲区”。螺旋溜槽和摇床对这些细粒的回收效率很低，如果不加处理，其中的重矿物就会随尾矿流失。
离心选矿机利用高速旋转产生的离心力（50到100倍重力加速度），将微细粒重矿物的有效沉降速度放大了数十倍。一台离心选矿机对-0.03毫米粒级的回收率可达55%到70%。
离心选矿机在整线方案中处理两种物料。摇床尾矿中的-0.03毫米部分。螺旋扫选尾矿中经分级后的细粒部分。
离心选矿机采用“一粗一精”配置。粗选离心机产出粗精矿（重矿物总含量20%到40%），精选离心机将粗精矿品位提升至50%到60%，然后并入主流程精矿。离心机尾矿作为最终尾矿排出。
离心选矿机的给矿浓度控制在20%到30%。给矿粒度应控制在-0.3毫米以下。排矿周期根据给矿品位调整——品位高时缩短给矿时间、增加排矿频次。
各段之间的配合与衔接
整线方案中，各段设备之间的物料衔接通过矿浆池和泵组实现。
螺旋溜槽和摇床之间设置矿浆池，缓冲螺旋给料的浓度和流量波动，确保摇床获得稳定均匀的给料。矿浆池配有搅拌装置防止矿物沉降，浓度在线检测仪实时监测给矿浓度。
摇床和离心选矿机之间设置水力旋流器组。摇床尾矿中的细粒物料经旋流器分级，-0.03毫米部分进入离心机，+0.03毫米部分返回摇床再选。这种分级循环确保各粒级物料进入各自最适合的设备。
各段之间的泵组配置采用“一用一备”方式。矿浆泵的扬程和流量根据输送距离和高差计算。管道材质选用耐磨钢或超高分子量聚乙烯管。
整线方案的技术指标
以日处理原矿1000吨、原矿重矿物含量2%到3%的锆钛重砂矿为例，整线方案的典型指标如下。
原矿给料与筛分段处理能力1000吨/天，筛分效率≥90%，分级效率≥80%。粗粒跳汰段处理量150到250吨/天（粗粒部分），精矿品位重矿物总含量5%到15%，回收率85%到92%。中粒螺旋段处理量450到550吨/天（中粒部分），粗精矿品位60%到85%，回收率85%到90%。细粒摇床段处理量200到300吨/天（细粒部分），精矿品位90%以上，回收率80%到85%。微细粒离心段处理量50到100吨/天（微细粒部分），精矿品位20%到40%，回收率60%到70%。精矿脱水段处理量20到30吨/天（混合重砂精矿），精矿含水率8%到10%。整线综合回收率78%到85%。混合重砂精矿重矿物总含量85%以上。
实际项目案例
海南某锆钛砂矿比重分选选厂。 日处理原矿2000吨，原矿重矿物含量2.5%。整线配置为圆筒筛筛分、水力旋流器脱泥分级、锯齿波跳汰机粗选、螺旋溜槽一粗一扫、摇床精选、离心选矿机细粒回收、浓密机脱水。产出混合重砂精矿重矿物总含量92%，综合回收率84%。整线从设计到投产用时10个月。
广西某锡砂矿比重分选选厂。 日处理原矿500吨，原矿含锡0.3%。整线配置为圆筒洗矿机洗矿、振动筛分级、锯齿波跳汰机粗选、螺旋溜槽扫选、摇床精选、离心机回收细泥、压滤机脱水。混合重砂精矿锡品位6%，锡综合回收率82%。
整线方案设计的关键考量
粒级划分决定流程结构。 +0.5毫米走跳汰机，0.1到0.5毫米走螺旋溜槽和摇床，-0.1毫米走离心机。粒级划分不清晰，粗粒进螺旋会跳槽，细粒进跳汰机会跑掉。筛分和分级设备的选型是整线方案设计的起点。原矿的筛析数据是确定分级方案和筛孔尺寸的唯一依据。
各段设备的产能匹配是整线连续运行的基础。 如果跳汰机处理能力是30吨/小时，而螺旋溜槽总处理能力只有20吨/小时，整条线的产能被螺旋卡住。设计要求后段设备的总处理能力不低于前段设备的输出能力，通常按1.1到1.2倍匹配。物料平衡计算在整线方案设计中处于核心位置，所有设备的规格和台数都基于物料平衡的结果确定。
给矿浓度和粒度的稳定是重选效果的前提。 筛分和脱泥环节的精度决定了后续重选设备的给料条件。筛分效率不够、脱泥效率不足，都会影响整条线的回收率。筛分和脱泥设备选型时应留出足够余量，确保在各种给料条件下都能达到设计指标。
水的循环利用决定整线方案的经济性。 跳汰机、螺旋溜槽、摇床和离心机都是耗水设备，每吨原矿耗水3到5吨。整线方案应配置浓密机和沉淀池，实现水资源的循环利用。水循环利用率应达到85%以上。
各段的中间产品需要统一处理。 跳汰中矿、螺旋中矿、摇床中矿和离心机中矿不能各自为政。建议设置中矿集中处理系统——各段中矿汇总后统一返回螺旋溜槽粗选段或进入单独的中矿摇床系统。中矿集中处理可以简化操作、提高回收率。
重砂比重分选整线方案不是跳汰机、螺旋溜槽、摇床和离心机的简单拼装。从原矿到混合重砂精矿，中间跨越了筛分、脱泥、分级、粗选、精选、扫选、细泥回收、脱水等多个环节，各段的产能匹配、物料衔接和参数协调都需要系统优化。选型的时候，先搞清楚原矿的粒度分布、重矿物含量和预期的产品指标，再决定整线方案的具体配置。这些基础数据拿不准，整线方案做得再好也是白搭。
把原矿的粒度筛析数据、重矿物含量和产能要求发过来，我们可以帮你做一个初步的重砂比重分选端到端选厂设计整线方案配置。
