橄榄石砂矿的浓缩整线，核心挑战在于橄榄石与辉石的密度接近、磁性接近、可浮性差异小，单一分选方法难以达到理想效果。整线方案必须围绕破碎解离、磨矿分级、重选预富集、磁选提纯、烘干成品的联合流程来设计。日处理五十到一百吨砂矿的浓缩生产线，设备投资约一百五十到四百万元，精矿品位可达百分之九十以上，主要用于铸钢型砂和精密铸造涂料。
为什么橄榄石砂矿需要整线思维
橄榄石砂矿的富集难点不在于能不能选，而在于能不能把橄榄石和辉石这两个兄弟分开。橄榄石密度三点三五到三点三八，辉石三点三三到三点八，密度差极小。比磁化系数方面，橄榄石为十四点八六到九点九二乘十的负六次方立方厘米每克，单斜辉石为六十五到十点一一乘十的负六次方，斜方辉石为七十到十点零二乘十的负六次方，三者磁性差别也很小。常规的重选、磁选单一手段都难以达到理想效果，整线必须采用联合流程。
吉林省地质矿产局的研究成果提供了可靠的指标参考：采用粗碎、球磨、分选的工艺路线，型砂级产品含橄榄石百分之九十正负三，铸造涂料级产品含橄榄石百分之九十一正负五，总回收率可达百分之七十六点八九，总选矿比为一点七九。这套工艺参数可作为整线设计的基准。
整线工艺模块拆解
橄榄石砂矿浓缩整线由以下核心模块串联而成：
破碎解离模块
核心设备为颚式破碎机、圆锥破碎机，投资三十到八十万元。将原矿破碎至单体解离状态，是后续分选的前提。根据专利技术方案，需破碎至百分之八十以上单体解离，并按十到二十目、二十到四十目、四十到六十目、六十到八十目、八十到一百目分级处理，因为粒度会影响磁性分选效果。
磨矿分级模块
核心设备为球磨机、分级机，投资四十到一百万元。控制磨矿细度，确保橄榄石与辉石充分解离。磨矿段是整线能耗最大的环节之一，也是决定后续分选效果的关键。
重选预富集模块
核心设备为跳汰机、摇床、螺旋溜槽，投资三十到八十万元。利用密度差进行粗选，抛除大量低密度脉石。实践中，螺旋溜槽可抛除原矿质量百分之四十到五十的尾矿，将橄榄石品位从百分之十二提升至百分之二十五到二十八。有效分选粒度区间为零点一五到一点零毫米，下限为零点零七四毫米。
磁选提纯模块
核心设备为磁势垒磁选仪或强磁选机，投资六十到一百五十万元。这是整线最烧钱的环节，也是决定最终精矿品位的核心。磁势垒磁选技术利用矿物磁性差异进行分选，通过逐步增强电流的方式将橄榄石与辉石分离，精选后矿石纯度可达百分之九十以上。磁选段采用增强电流与精选减小电流的递进式操作，配合横向倾角和纵向倾角的调整，可实现窄粒级的高精度分选。
辅助系统
包括皮带输送、泵、管道、除尘等，投资十五到三十万元。
设备配置与关键工况参数
以处理量五十吨每小时、入选品位百分之十到十五的橄榄石砂矿为例，典型整线设备配置如下：
颚式破碎机，规格为PE六百乘九百，数量一台，单机功率七十五千瓦，排矿口一百到一百二十毫米，功能为粗碎至单体解离。
圆锥破碎机，规格为PYB一千二百，数量一台，单机功率一百一十千瓦，排矿口十五到二十毫米，功能为中细碎。

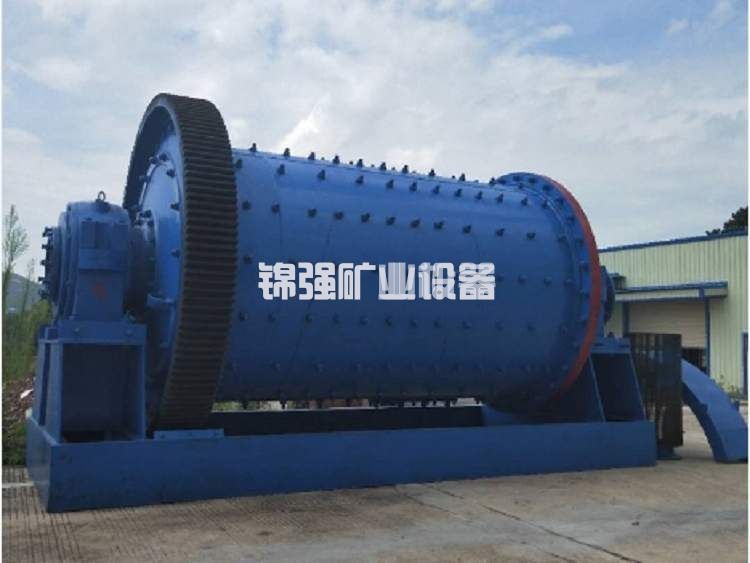

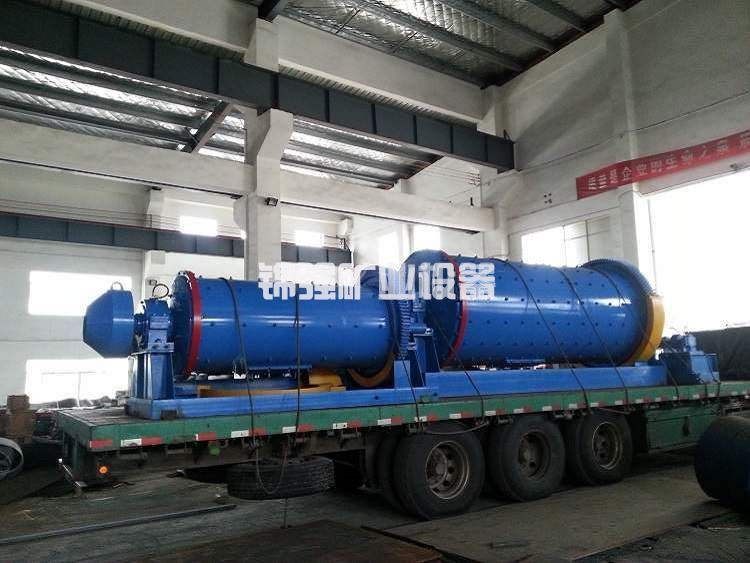

球磨机，规格为MQG二点四乘四点五，数量一台，单机功率二百二十千瓦，磨矿细度负零点零七四毫米占百分之七十，功能为单体解离。
螺旋分级机，规格为FLG一千二百，数量一台，单机功率十一千瓦，返砂比百分之一百到一百五十，功能为分级与返砂。
磁铁预选采用弱磁筒式磁选机，数量一台，单机功率七点五千瓦，磁场强度一千高斯，功能为去除强磁性杂质。
磁势垒磁选仪采用LB型，数量一到二台，单机功率三十到五十千瓦，电流零点二到零点六三安递进，功能为橄榄石与辉石分离。
摇床采用六S型四十五槽，数量六台，单机功率一点一千瓦乘六，冲程十八到二十二毫米，冲次每分钟二百八十到三百二十次，功能为精细化精选与扫选。
回转烘干机规格为直径一点五米长十二米，数量一台，单机功率二十二千瓦，出料水分小于等于百分之一，功能为成品干燥。
电耗方面，整线吨矿耗电二十到三十五度，磁选段是最大耗电环节。
磁选段为什么是整线的心脏
橄榄石与辉石的分选，成败在磁选。传统磁选仪的问题是颗粒受到的磁力取决于其在磁场中的位置，离收集面近的容易被捕获，远的则可能跑掉。磁势垒技术的优势在于创造条件使颗粒受到的磁力与体积成比例，对磁化率有细微差别的矿物在分离性和灵敏度方面更具优势。
实际操作中，整线磁选段遵循逐步增强、精选减弱的递进逻辑：
预磁选采用弱磁铁去除磁铁矿等强磁性杂质，收集弱磁性产品。
主磁选电流为零点四到零点四三安，分离橄榄石强磁性矿物与辉石弱磁性矿物。
磁选精选电流减小至零点三六到零点四一安，纵向倾角增大三到十度，剔除连生体和夹杂杂质，使橄榄石纯度达百分之九十以上。
这一套操作的精细程度，决定了整线精矿的品质上限。
投资与运营成本全拆解
设备总投资在日处理五十到一百吨规模下约一百五十到四百万元。各模块占比如下：
破碎系统投资三十到八十万元，占比百分之十八到二十五。
磨矿分级投资四十到一百万元，占比百分之二十五到三十。
重选富集投资三十到八十万元，占比百分之十八到二十二。
磁选提纯投资六十到一百五十万元，占比百分之三十五到四十五。
辅助系统投资十五到三十万元，占比百分之八到十二。
磁选段单项投资最高，因为它决定了最终产品的品位和售价。
吨矿运营成本约七十到一百三十元每吨。主要构成方面，电力消耗二十到三十五度每吨，成本十二到二十八元每吨，磁选段占比最大。人工需十到十五人，成本二十到三十八元每吨。维修磨损件成本十到二十五元每吨，橄榄石硬度高，磨机衬板、钢球损耗显著。水耗成本一到三元每吨，循环水利用率需达百分之八十五以上。其他费用包括管理、环保约五到十元每吨。
收入测算与回本周期
橄榄石浓缩后的产品分两个主要档次：
铸钢型砂级，橄榄石含量百分之九十正负三，售价三百到五百元每吨，用于高锰钢铸造型砂和耐火材料。
精密铸造涂料级，橄榄石含量百分之九十一正负五，售价八百到一千二百元每吨。
典型工况测算：日处理一百吨、年处理三万吨原矿，原矿橄榄石含量百分之二十到二十五。年产橄榄石精矿约一到一点五万吨，按型砂级百分之七十和涂料级百分之三十分配，综合均价约七百元每吨，年收入约八百四十万元。年运营成本约三百万元，年毛利约五百四十万元。
回本周期方面，乐观情景二到三年，中性三到五年，悲观五年以上。
回本快的前提是原矿橄榄石含量高于百分之二十、辉石含量可控、产品能进铸造涂料市场。回本慢的致命伤是辉石含量高需要增加磁选段数、需要增加浮选段拉长流程、产品只能卖低端喷砂级。
整线成败的关键判断
橄榄石砂矿浓缩整线不是所有项目都值得投。关键判断标准如下：
值得投的三种情况包括原矿橄榄石含量大于百分之十八且辉石含量可控，砂矿中橄榄石已大部分单体解离只需轻度磨矿，有稳定的铸造级客户。
不建议投的两种情况包括原矿橄榄石含量低于百分之十二，精矿产量太低，吨矿分摊投资过高。矿石中辉石含量高且与橄榄石嵌布关系复杂，需要重选加磁选加浮选三段联合，投资翻倍、成本飙升。
橄榄石砂矿浓缩整线的技术门槛比普通砂矿洗选高出不少。洗选只要求把砂矿洗出来按规格卖，浓缩则要求把橄榄石和辉石这两个物理性质几乎一样的兄弟分开。这需要磁势垒磁选技术支撑。如果原矿品位够高、辉石含量可控，花这笔钱值得，产品能卖铸造级、卖上价。如果原矿条件复杂，先做小型选矿试验再决策，试验花不了多少钱，但能帮你避免几百万的冤枉投资。
