碧玺砂矿浓缩整线，选方案先看三个核心参数决定项目效益：碧玺比重三点零六到三点二六、有效分选粒度范围零点零七四到十毫米、综合回收率百分之八十五到九十。

碧玺砂矿浓缩整线的技术路线建立在碧玺与脉石矿物的物理性质差异之上。碧玺比重为三点零六到三点二六，与石英二点六五的密度差约为零点四到零点六，与长石二点五到二点七的密度差约零点三到零点七。这一比重差虽足以实现重力分选，但分选边界较为模糊，对设备精度和操作控制提出了较高要求。碧玺属于弱磁性矿物，而石英、长石等脉石矿物为非磁性矿物，石榴石、钛铁矿等伴生重矿物则具有较强磁性，这一磁性差异为重选之后引入磁选提纯提供了理论依据。碧玺性脆，晶体内部常有裂隙和包裹体，整线必须采用温和的物理分选方式，避免破碎和强力磨矿对晶体造成损伤。

一句话说清核心参数

碧玺砂矿浓缩整线的核心能力，由给矿粒度范围零到十毫米、处理能力二十到一百吨每小时可调、以及洗矿筛分跳汰粗选摇床精选强磁选提纯五段流程的综合回收率百分之八十五到九十这三个关键参数共同定义。其中重选段负责抛除百分之五十到六十的尾矿并实现初步富集，磁选段负责将重选精矿品位从约百分之七十提升至百分之九十以上。

核心参数表

以下是一套日处理原矿五十吨的典型碧玺砂矿浓缩整线主要设备配置及技术参数。实际选型需根据原矿含泥量、粒度组成及目标产能进行调整。

整线总装机功率约八十到一百五十千瓦，日处理五十吨的碧玺砂矿浓缩整线设备投资约一百五十到三百万元。

每个工艺环节参数意味着什么

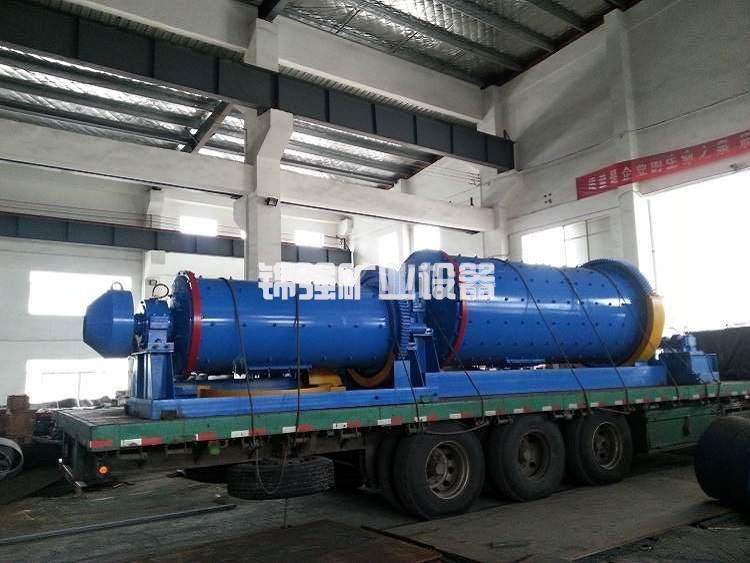

圆筒洗矿机是浓缩整线的第一道设备。碧玺砂矿的含泥量通常在百分之五到三十之间波动，碧玺常被粘性泥球包裹，普通筛网无法破开泥球导致碧玺流失。洗矿浓度控制在百分之六十到七十，含泥量百分之十时可以冲上限；含泥量超过百分之二十五，处理量得降到三十吨每小时以下，不然泥球破不开，碧玺被泥裹着直接跑尾了。圆筒洗矿机应采用橡胶内衬设计，目的是保护碧玺晶体免受撞击损伤。碧玺性脆，洗矿阶段伤到晶体，后面就算分选出来经济价值也打了折扣。含泥量超过百分之二十的矿石需采用双段洗矿流程或增加擦洗时间。

双层振动筛是浓缩整线的关键控制节点。筛分效率不低于百分之九十、分级精度偏差正负百分之五以内，这两个数字直接决定后续重选设备的回收率上限。碧玺和石英密度差本来就不大，如果五毫米以上的粗颗粒混到细粒作业里，摇床床面上的流态一乱，分带就模糊了，回收率能掉十个百分点以上。筛孔通常设三个节点：五毫米以上的大块废石人工拣掉，五到二毫米进跳汰机，二到零点五毫米进螺旋溜槽，零点五毫米以下进摇床。

锯齿波跳汰机是浓缩整线粗选抛尾的核心设备。锯齿波跳汰机采用锯齿形脉动水流作为分选动力，上升水流平缓、下降水流急速，有利于重矿物在下降期间快速沉降，比普通跳汰机节水百分之三十到四十。处理二毫米以上粗粒的回收率能达到百分之八十五以上。冲程冲次可调，这个参数在现场很实用：粗粒占比高的时候冲程调大到十五到二十五毫米，冲次调低到每分钟二百到三百次；细粒为主就反过来调。参数没调好，富集比会从设计值的三到五倍掉到不足两倍，粗选段抛尾就失去了意义。跳汰机的好处在于一上来就能把原矿中百分之五十到六十的尾矿抛掉，大幅减少后续设备的处理量。

螺旋溜槽没有动力消耗，单纯靠重力分选，是整线运行成本最低的设备。处理两到零点五毫米中粒级效果稳定，给矿浓度控制在百分之二十到三十，浓度每波动百分之五，精矿产率可能变化两到三个百分点。

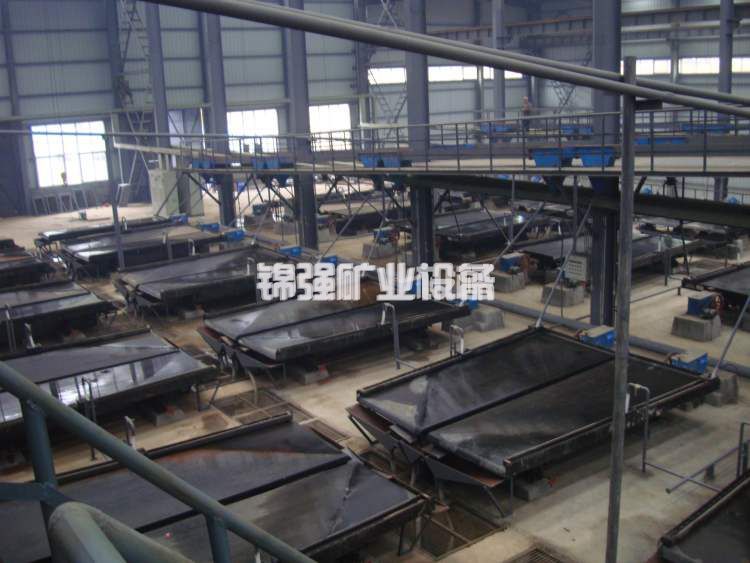

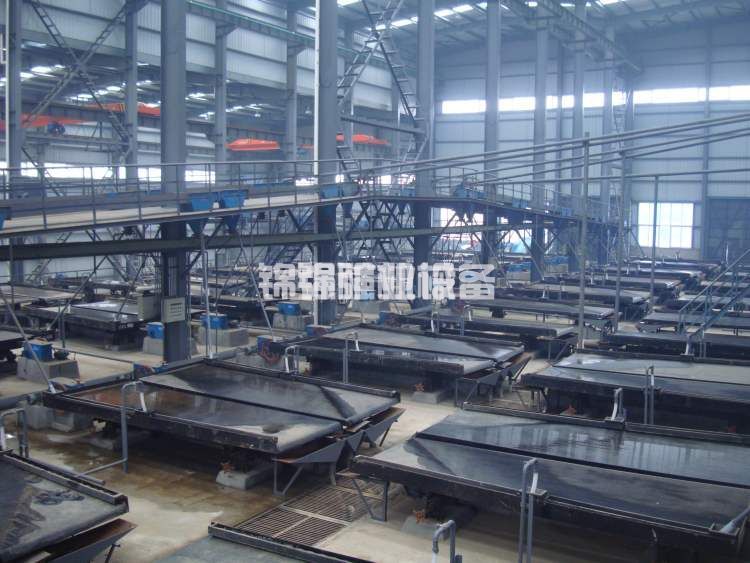

六S摇床是细粒精选的最终把关设备。床面横向倾角零到十度可调，冲程十到三十毫米可调，操作工每天要根据给矿浓度和矿性变化来微调。倾角每变化零点五度，精矿带的宽度移动约二到三厘米，直接决定精矿产率和品位之间的平衡。摇床精选通常采用一粗一精一扫配置，粗选床获得初步精矿，精选床提升品位，扫选床回收中矿中的碧玺。

磁选提纯是碧玺砂矿浓缩整线中实现精矿品位突破的关键环节。碧玺属于弱磁性矿物，而石榴石、钛铁矿等伴生重矿物则具有较强磁性。单一重选难以实现高纯度分离，必须引入磁选作业进行最终提纯。配置湿式高梯度强磁选机可将重选精矿品位从约百分之七十提升至百分之九十以上。干式感应辊强磁选机也可用于电气石的提纯，磁感应强度高达零到二点五特斯拉可调。

不同规模怎么选

日处理二十吨以下的小型整线，适合小型砂矿或探采结合阶段。设备配置简化为圆筒洗矿机加单层振动筛加一台跳汰机加两台摇床，省略磁选环节。投资约八十到一百五十万元。精矿品位受伴生重矿物干扰，通常在百分之七十到八十之间。

日处理五十吨左右的中型整线，是大多数成熟砂矿扩产的首选配置。设备配置为圆筒洗矿机加双层振动筛加二到三台跳汰机并联加螺旋溜槽组加四到六台摇床加湿式高梯度强磁选机。吨矿运营成本含电耗、水耗、人工、易损件可控制在五十到七十元。磁选段的加入使精矿品位可从重选后的约百分之七十提升至百分之九十以上。投资约一百五十到三百万元，是性价比最高的规模区间。

日处理一百吨以上的大型整线，需要在前述配置基础上对所有设备进行双线或多线并联配置，配置PLC自动控制系统。投资约三百到六百万元，综合回收率可稳定在百分之八十五到九十。

实际运行数据

以典型工况日处理五十吨碧玺砂矿浓缩整线为例，原矿碧玺品位约百分之十五，含泥率百分之十二。圆筒洗矿机实际处理量约四十八吨每小时，洗矿后含泥率从百分之十二降至百分之五以下。筛分分级效率约百分之九十到九十二。跳汰机粗选回收率约百分之八十七，抛除尾矿约百分之五十五。摇床精选回收率约百分之八十。磁选段去除石榴石、钛铁矿等磁性杂质后，精矿品位从重选后的约百分之七十提升至百分之九十以上。整线综合回收率约百分之八十六。

整线总装机功率约一百二十千瓦，吨矿电耗约二点三千瓦时每吨。水耗方面循环水利用率约百分之八十五到九十。设备运转率约百分之九十。

选型核对清单

原矿分析报告必须包含粒度筛析、含泥率、碧玺与脉石的比重差实测值、伴生重矿物种类及含量。碧玺比重为三点零六到三点二六，伴生矿物组合决定了磁选环节的必要性和场强要求。碧玺属于弱磁性矿物，需通过磁选试验确认其与伴生矿物的磁性差异程度。含泥率波动范围要确认清楚，砂矿含泥量常有季节性变化，雨季含泥量可能比旱季高百分之五到十，设计时应按雨季峰值含泥率配置洗矿能力。晶体保护措施方面，需确认洗矿机是否采用橡胶内衬而非钢制衬板，全程是否避免破碎和强力磨矿作业。磁选机选型需根据物料粒度和含水量确定干式或湿式方案。供水能力方面，整线吨矿耗水量零点五到一点五吨，需有稳定水源。循环水系统设计要保证回水利用率达到百分之八十五以上。电力条件方面，变压器容量至少是总装机功率的一点二倍。磁选机对电流稳定性有一定要求，需配备稳压电源。

碧玺砂矿浓缩整线的核心逻辑是洗矿筛分加梯级重选加磁选提纯这套组合。重选段负责抛除百分之五十到六十的尾矿并实现初步富集，磁选段负责将重选精矿提升至百分之九十以上的最终品位。日处理五十吨规模，设备投资约一百五十到三百万元，综合回收率可达百分之八十五到九十，精矿品位可提升至百分之九十以上。
