在锡矿选矿领域，如何平衡处理能力与运营成本，一直是选矿厂面临的核心挑战。传统的重选设备如摇床，虽然分选精度高，但单位占地面积处理量小；而跳汰机对宽粒级物料适应性有限。近年来，用螺旋溜槽在锡矿选矿中的应用因其独特的优势，逐渐成为粗选和扫选段的重要选择。本文将从设备原理、工艺流程、实际应用效果及经济效益等角度，系统分析螺旋溜槽如何实现处理量大与成本低的双重目标。
一、螺旋溜槽的分选原理与锡矿特性适配
螺旋溜槽是一种基于重力选矿原理的设备。矿浆从螺旋槽顶部给入后，在重力、离心力和水流摩擦力的共同作用下，不同密度的矿物颗粒在螺旋槽面上发生分层和横向迁移。重矿物（如锡石）趋向槽底内缘运动，轻矿物则移向外缘，最终通过槽末端的截取器分别排出。
锡矿选矿的难点在于锡石性脆，过磨易产生矿泥，且锡石密度高（6.4-7.1 g/cm³），与脉石矿物（石英、长石等密度约2.6-2.7 g/cm³）存在显著密度差。螺旋溜槽恰好利用这一密度差，且其槽面流速和膜厚可调，对锡石过粉碎现象不敏感，特别适合处理中细粒级（0.074-2mm）锡矿石。

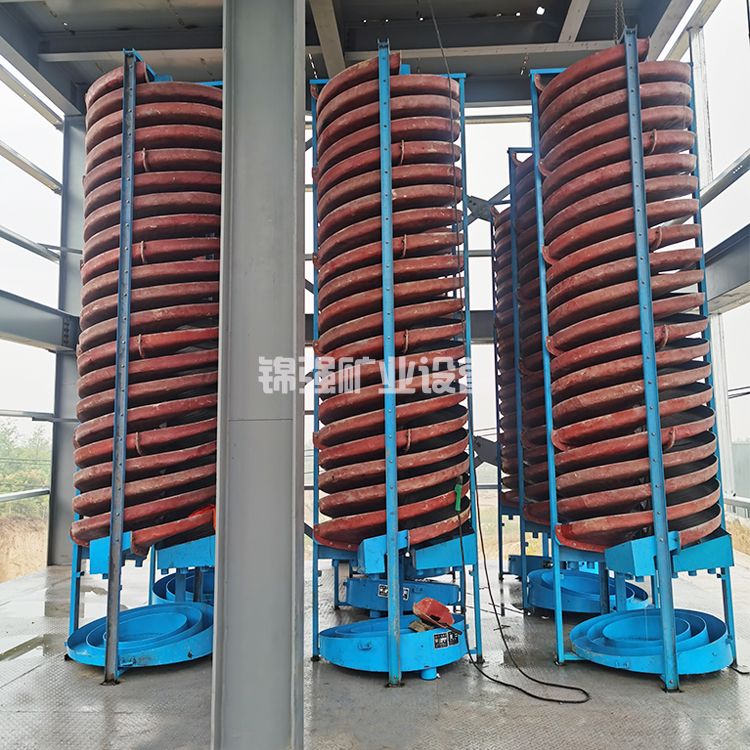

用螺旋溜槽在锡矿选矿中的应用之所以能实现大处理量，核心在于其多层叠加的设计。一台直径1200mm的螺旋溜槽，单头处理量可达4-6吨/小时，而4头螺旋溜槽（将4个螺旋槽并联在同一立柱上）的处理量可提升至16-24吨/小时，占地面积仅约2平方米，这是摇床无法比拟的。
二、工艺流程中的设备配置方案

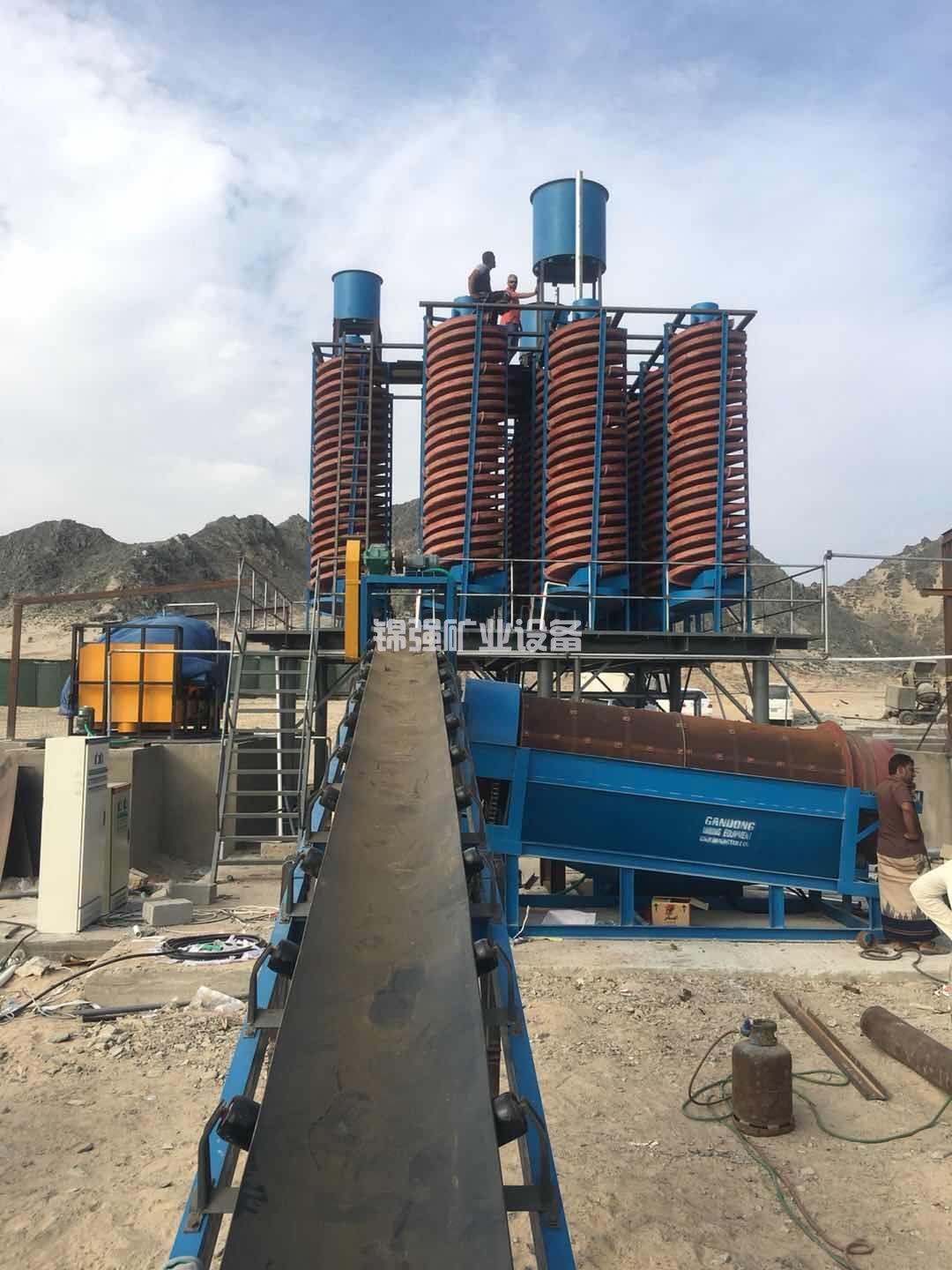

在锡矿选矿厂，螺旋溜槽通常布置在重选段，与筛分、磨矿、分级设备配合。以下是一个典型的配置方案：
主要设备清单
| 设备名称 | 规格型号 | 数量 | 用途 |
|---|---|---|---|
| 振动筛 | 2YZS1548 | 1台 | 预先筛分，控制给料粒度 |
| 球磨机 | MQG1530 | 1台 | 一段磨矿 |
| 水力旋流器 | FX150 | 2组 | 分级，控制溢流粒度 |
| 螺旋溜槽 | 5LL-1200（4头） | 6台 | 粗选和扫选 |
| 摇床 | 6-S（细砂型） | 4台 | 精选螺旋溜槽中矿 |
| 脱水筛 | ZKJ1230 | 1台 | 尾矿脱水 |
工艺流程步骤
第一步：原矿经振动筛筛分，筛上+10mm物料返回破碎，筛下-10mm进入球磨机。
第二步：球磨机磨矿后，矿浆进入水力旋流器分级，控制溢流粒度在0.5mm以下，底流返回磨机再磨。
第三步：旋流器溢流经搅拌桶调浆后，泵送至螺旋溜槽组。这里采用“一粗一扫”配置，即第一组螺旋溜槽进行粗选，产出粗精矿和尾矿；粗选尾矿进入第二组螺旋溜槽进行扫选，扫选精矿返回粗选，扫选尾矿丢弃。
第四步：粗选得到的精矿（锡品位通常为5-10%）进入摇床进行精选，最终产出锡精矿（品位40%以上）和摇床中矿。
第五步：摇床中矿和螺旋溜槽扫选精矿合并，返回磨矿分级回路再处理。
这一流程中，螺旋溜槽承担了80%以上的给矿处理量，而摇床仅处理约20%的中矿物料。用螺旋溜槽在锡矿选矿中的应用显著降低了后续精选设备的负荷，使整体处理能力提升30-50%。
三、技术参数与工况适配
螺旋溜槽的性能参数直接影响选矿指标。以下是适用于锡矿的标准配置参数：
| 参数项目 | 推荐值 | 说明 |
|---|---|---|
| 螺旋直径 | 900-1200mm | 锡矿选矿常用1200mm |
| 螺距 | 540-720mm | 粗选用大螺距，扫选用小螺距 |
| 螺旋圈数 | 4-6圈 | 锡矿一般用5圈 |
| 给矿浓度 | 25-35% | 浓度过低影响分层，过高降低分选精度 |
| 给矿粒度 | 0.074-2mm | 最佳粒度0.2-0.5mm |
| 处理量（单头） | 4-6吨/小时 | 与给矿浓度和粒度相关 |
| 冲洗水量 | 1-2吨/小时/头 | 调节槽面流速 |
| 精矿产率 | 8-15% | 与原矿品位相关 |
现场操作中，锡矿选矿可通过调节螺旋溜槽的截取器位置、冲洗水量和给矿浓度来控制精矿品位和回收率。一般来说，适当提高冲洗水量可以提升精矿品位，但会损失部分回收率。生产实践中，常采用多段配置（粗选+扫选）来兼顾两方面的指标。
四、锡矿选矿中的优势分析
与摇床、跳汰机等传统重选设备相比，螺旋溜槽在锡矿选矿中展现出明显的差异化优势。
处理能力对比
| 设备类型 | 单位占地面积处理量（吨/小时·平方米） | 单台处理量（吨/小时） | 能耗（度/吨） |
|---|---|---|---|
| 摇床（6-S） | 0.5-0.8 | 1-2 | 0.6-0.8 |
| 螺旋溜槽（4头） | 8-12 | 16-24 | 0.2-0.3 |
| 跳汰机 | 3-5 | 10-20（需配套供水） | 0.5-0.7 |
数据显示，螺旋溜槽的单位处理量是摇床的10倍以上，能耗仅为摇床的三分之一。对于日处理300吨的锡矿选矿厂，采用螺旋溜槽作为粗选设备，设备数量可从40台摇床缩减至6台螺旋溜槽，厂房面积节省约200平方米。
成本优势拆解
用螺旋溜槽在锡矿选矿中的应用的成本优势可量化如下：
设备采购成本：一台4头螺旋溜槽（约4.5-6万元）相当于8-10台摇床的产能（摇床单台约2-2.5万元），设备总投入降低约40%。
安装基础成本：螺旋溜槽为模块化结构，无需混凝土基础，仅需钢架支撑。而摇床需要浇筑平整基础，且调试周期长。安装费用节省约60%。
运行电耗：以日处理500吨计算，螺旋溜槽方案电耗约100-150度/天，摇床方案约300-400度/天，每天节省电费约120元（按0.8元/度），年省电费4万元。
维护成本：螺旋溜槽无运动部件，磨损部件仅为槽面耐磨层（聚氨酯或耐磨陶瓷，更换周期6-12个月）。摇床有传动机构、弹簧、床头箱等易损件，年维护费用高出3-5倍。
人员成本：一台螺旋溜槽可取代8-10台摇床，操作人员从4-5人减至1-2人，年节省人工成本约15-20万元。
综合测算，对于年处理10万吨的锡矿选矿厂，采用螺旋溜槽替代部分摇床，每年可降低综合运营成本30-50万元。
五、实际应用效果与数据验证
云南省某锡矿选矿厂于2021年进行了技术改造，将原有的一段粗选摇床全部更换为螺旋溜槽。改造前后的关键数据对比如下：
| 指标 | 改造前（摇床粗选） | 改造后（螺旋溜槽粗选+摇床精选） | 变化 |
|---|---|---|---|
| 处理量（吨/日） | 180 | 300 | +67% |
| 粗选精矿锡品位 | 12-15% | 6-8% | 降低（后续精选补偿） |
| 综合回收率 | 68% | 74% | +6个百分点 |
| 吨矿电耗（度） | 2.8 | 1.9 | -32% |
| 操作人员（人/班） | 4 | 2 | -50% |
值得注意的是，虽然螺旋溜槽粗选精矿品位低于摇床，但回收率更高。原因是螺旋溜槽对细粒级锡石的捕收能力更强，减少了尾矿中的金属流失。粗精矿经过摇床精选后，最终精矿品位可达45%以上，满足冶炼要求。
另一个案例来自广西某锡钨共生矿。该矿采用螺旋溜槽进行预先抛尾，将入选品位0.35%的矿石预富集至0.8%左右，抛尾产率65%，大幅降低了后续浮选和重选的负荷。螺旋溜槽段的生产成本仅为6.8元/吨原矿，远低于全浮选流程的28元/吨。
用螺旋溜槽在锡矿选矿中的应用在这些案例中证明了其大处理量和低成本的优势并非理论推导，而是经过生产检验的可行方案。
六、常见问题与操作建议
Q：螺旋溜槽对锡矿的粒度适用范围是多少？
A：最佳粒度范围为0.074-2mm。对于+2mm粗粒，建议先使用跳汰机回收；对于-0.074mm矿泥，螺旋溜槽分选效果下降，可改用离心选矿机或浮选。
Q：如何判断螺旋溜槽是否需要更换槽面？
A：观察槽面耐磨层是否出现明显沟槽或局部剥落。当分选效率下降、尾矿中可见粗粒锡石时，应检查槽面。一般聚氨酯槽面使用寿命为6-12个月（处理量约5万吨后更换）。
Q：螺旋溜槽的给矿浓度如何控制？
A：锡矿选矿建议给矿浓度控制在25-35%。浓度过低（<20%）会导致矿浆流速过快，分层不充分；浓度过高（>40%）则槽面膜厚增加，轻矿物容易混入精矿。可通过给矿前加装稀释水或使用浓度调节箱控制。
Q：多个螺旋溜槽并联时，给矿分配如何保证均匀？

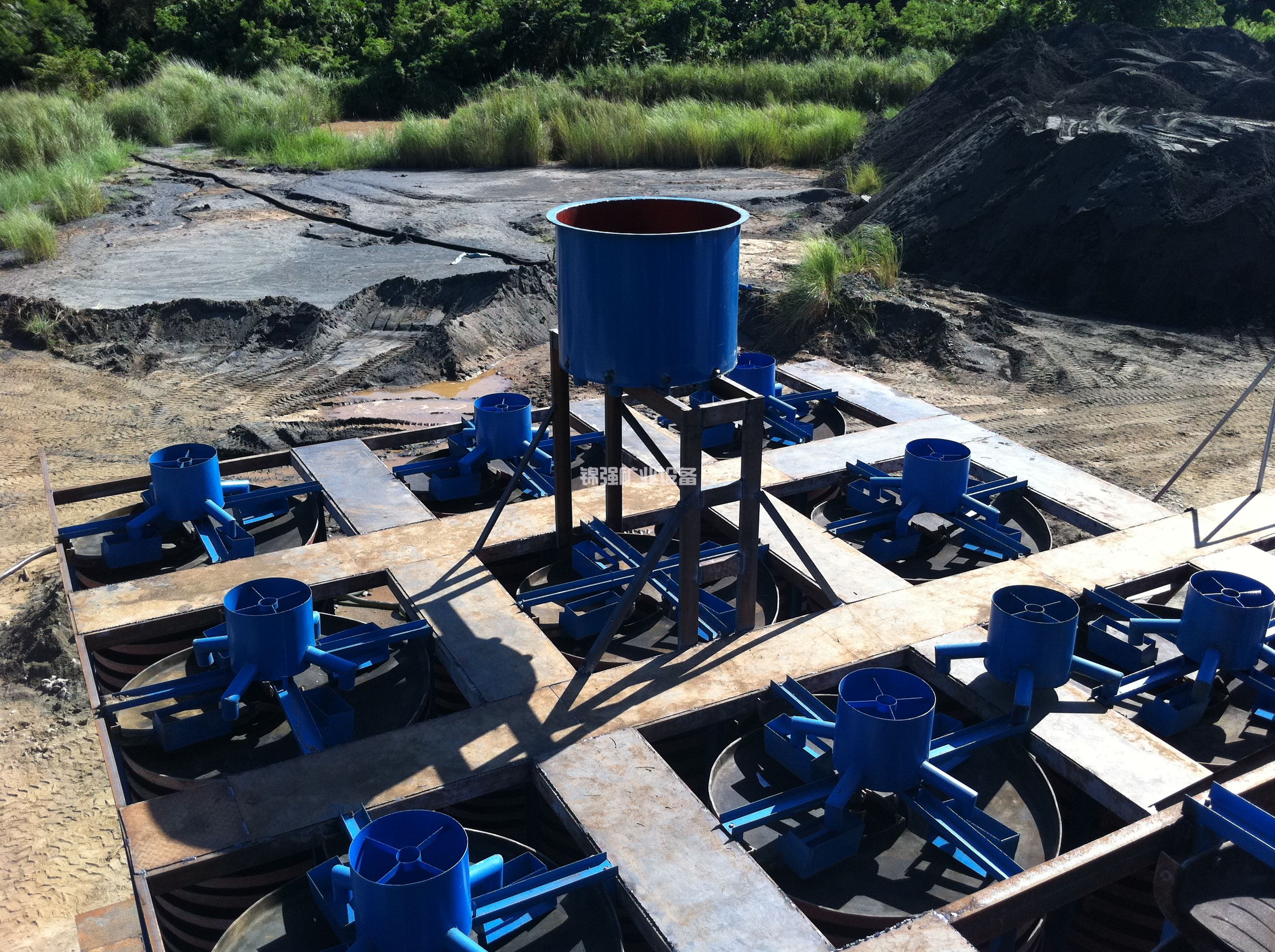

A：必须使用分矿器或分配箱。推荐采用“一泵对一箱，一箱对四槽”的配置，分配箱内设可调节阀门和溢流稳流板。定期检查各槽的给矿量和截取器液面，确保负载均衡。
Q：螺旋溜槽与其他重选设备如何搭配？
A：典型的搭配模式为螺旋溜槽做粗选和扫选，产出粗精矿和尾矿；粗精矿用摇床或螺旋选矿机精选；扫选精矿返回粗选或单独处理。这种模式充分发挥了螺旋溜槽处理量大和摇床分选精度高的互补优势。
七、选型与场地要求
选择螺旋溜槽时，需根据锡矿石的特性和生产规模确定以下参数：
螺旋直径：小型试验厂（<50吨/日）用900mm，工业规模用1200mm
头数：根据处理量和厂房高度，优先选用4头或6头并联
槽面材质：聚氨酯适用于普通锡矿，耐磨陶瓷适用于含硅高、磨蚀性强的矿石
螺旋圈数：粗选用4-5圈，扫选用5-6圈
场地布置注意点：
螺旋溜槽需要足够的高度差。典型布置中，给矿口距地面高度不低于2.5米，下方需预留0.8米以上空间用于接矿和清理
多个螺旋溜槽可布置成矩阵，行间距1.2米，列间距1.5米
地面设排污沟，收集清洗水和溢流矿浆
螺旋溜槽上方需设检修平台，便于更换槽面和调节截取器
总结
用螺旋溜槽在锡矿选矿中的应用，凭借其处理量大、单位面积产能高、能耗低、维护简便等优势，已成为锡矿重选段粗选和扫选的理想选择。它并非要完全取代摇床等传统设备，而是通过合理配置，在大处理量的初选阶段发挥作用，让分选精度更高的设备专注于精选任务。对于新建锡矿选矿厂或老厂改造，采用螺旋溜槽作为核心重选设备，能够显著降低投资和运行成本，同时提升或保持理想的回收率。选矿工程师应根据原矿特性、粒度分布和处理规模，科学选择螺旋溜槽的型号和配置方案，以最大化其经济效益。
