核心结论速览：
重矿物砂选矿厂采用“湿法粗选富集—干法精选提纯”的两段式架构，湿法段以螺旋选矿机为核心完成大宗抛尾，干法段通过磁选与静电分选实现各单一矿物精矿的精准分离
湿法选矿厂（WCP）利用密度差异，以最低成本将原矿中百分之一到十的重矿物富集为重矿物含量超过百分之九十的重矿物精矿（HMC），抛除百分之九十以上的石英尾矿
矿物分离厂（MSP）通过烘干、磁选和静电分选接力作业，将钛铁矿（TiO₂≥百分之四十八）、锆石（ZrO₂≥百分之六十五）、金红石（TiO₂≥百分之九十二）和独居石（REO≥百分之五十五）分离为各自合格产品
螺旋选矿机是重砂选厂中处理量最大、设备数量最多的环节，其分选原理基于重力与离心力的合力，使重矿物向内缘集中、轻矿物向外缘漂移，无需动力驱动即可完成密度分选
重矿物砂选矿厂的设计原则与总体架构
重矿物砂（HMS）矿床分布于全球主要沿海地区，包括澳大利亚、南非、莫桑比克和中国，蕴藏着钛铁矿、金红石、锆石、独居石等高价值重矿物。原矿中重矿物含量通常为百分之一到十，选矿的核心目标是将这些低浓度重矿物富集为各单一矿物精矿。
重矿物砂选矿厂采用湿法粗选富集与干法精选提纯的两段式架构。湿法段在矿区现场完成，利用密度差异将重矿物与轻质硅砂分离，产出重矿物含量超过百分之九十的重矿物精矿（HMC）。干法段将HMC干燥后，通过磁选和静电分选完成各单一矿物的精准分离。
两段式架构的经济逻辑在于运输成本控制。将大量硅砂（占原矿百分之九十以上）运往远处的干选厂在经济上不可行，因此在矿区现场建设湿选厂（WCP）就地抛尾，只将体积大幅缩减的HMC运送至矿物分离厂（MSP）进一步处理。
湿法选矿厂（WCP）：重力富集段

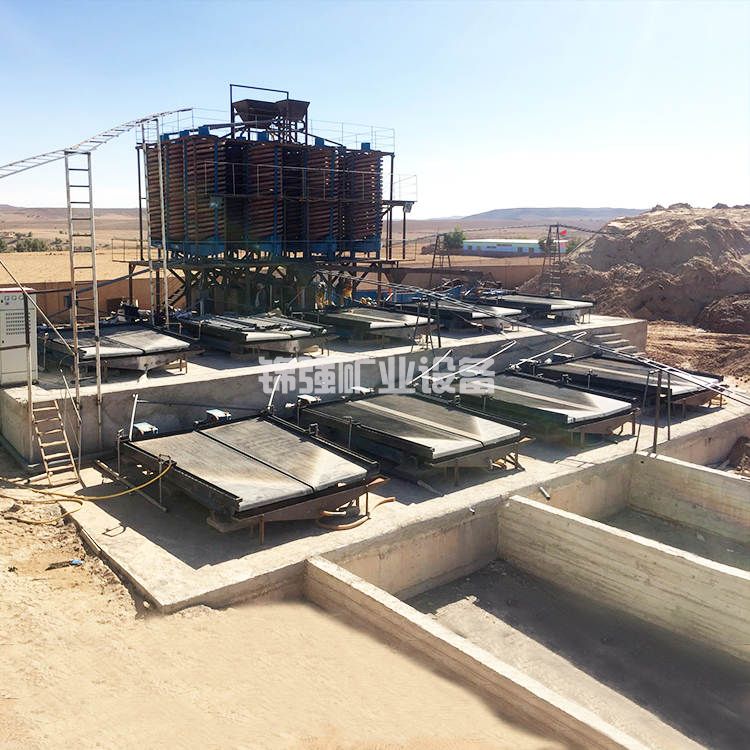

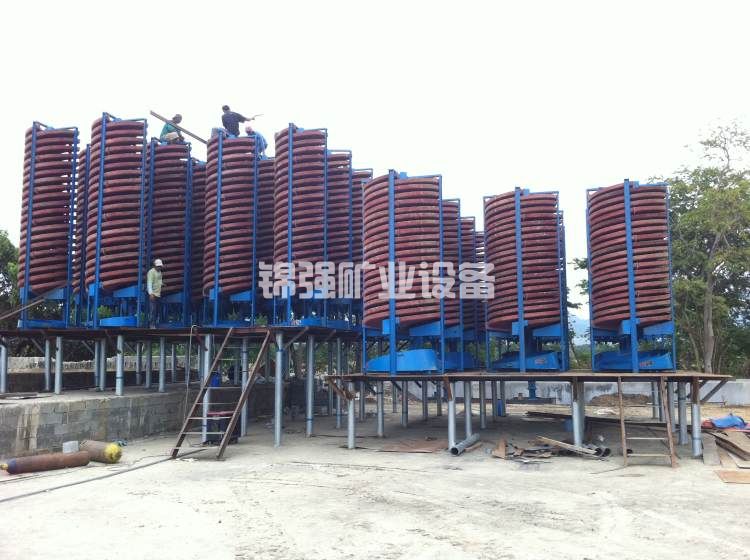

湿法选矿厂的重力富集以螺旋选矿机为核心设备，通常是流程中处理量最大、设备数量最多的环节。螺旋选矿机利用的物理原理是重力与离心力的合力，重矿物向内缘集中，轻矿物向外缘漂移。
分选原理方面，矿浆从螺旋槽上部给入后，沿螺旋槽向下流动。在这个过程中，矿浆流存在两种运动：一种是沿螺旋方向的切向环流，另一种是槽断面内的横向环流。横向环流的形成机制是上层水流速度快、离心力大，被推向外缘；下层水流速度慢、离心力小，在重力作用下沿槽底流向内缘。这个环流把浮在上层的轻矿物推向外缘成为尾矿，把沉在下层的重矿物推向内缘成为精矿。
螺旋选矿机的构造非常简单，主要由给矿槽、螺旋槽体、冲洗水槽、精矿截取器、排料管、尾矿槽和机架组成。螺旋槽体是核心工作部件，槽的横断面呈抛物线或四分之一椭圆形。槽体材质现在主流是玻璃钢整体成型，表面复合聚氨酯耐磨层，耐腐蚀、寿命长。
螺旋选矿机适宜处理二到零点零七四毫米粒级物料，在重砂选厂的实际配置中通常采用一粗一扫甚至一粗两扫的闭路流程。粗选螺旋的精矿进入精选段，尾矿进入扫选段，扫选精矿返回粗选给矿，扫选尾矿排弃。一个设计良好的螺旋粗选段，重矿物的总回收率通常可以达到百分之八十五到九十二。
湿法选矿厂还有另一种高处理量设备可供选择。圆锥选矿机单机处理能力达七十吨每小时，多段组合日处理量可达百万吨级，远高于螺旋选矿机单台四到六吨每小时的规模。圆锥选矿机以多段组合形式配置，一个典型分选段由一个双层锥、一到二个单层锥和一组扇形溜槽组成。处理量超过五十吨每小时的大型重砂矿项目应优先考虑圆锥选矿机作为粗选和扫选的主体设备。
矿物分离厂（MSP）：干法精选段
湿法选矿厂产出的重矿物精矿（HMC）含水率较高，进入矿物分离厂后首先要经过烘干处理。矿物需完全干燥并加热至六十到八十摄氏度才能进行静电分离，烘干是干法段能耗最高的环节。
干式磁选是利用矿物磁化率差异进行分离的核心工序。对于钛铁矿的回收，三盘式磁选机是标准配置，其特点在于可独立调节每盘磁场强度，从而分离磁性差异极微的矿物。磁选段的目标是将磁性矿物（钛铁矿、独居石）与非磁性矿物（锆石、金红石）初步分离。
静电分选是处理磁选后非磁性混合物的关键手段。磁选后残留的非磁性混合物中，锆石和金红石因密度相近无法通过重力有效分离，但二者导电性差异显著，金红石导电（表现如金属丝），锆石不导电（表现如绝缘体）。高压静电分离器利用这一差异完成最终分离：导电矿物（金红石）被甩离转子，非导电矿物（锆石）附着在转子上。
典型工艺配置与性能指标
以标准重矿物砂选矿厂为例，矿物分离厂的典型流程如下：HMC经旋转干燥机脱除水分。初级磁选用滚筒分选机去除磁铁矿和钛铁矿。高张力分离将残余物料分选为导电矿（金红石）与非导电矿（锆石）。最终精炼采用三盘式磁选机从锆石中分离独居石，并用静电板净化金红石。
各产品的典型工艺指标如下：
钛铁矿精矿：TiO₂品位不低于百分之四十八，回收率百分之八十五到九十二
锆石精矿：ZrO₂品位不低于百分之六十五，回收率百分之八十到九十
金红石精矿：TiO₂品位不低于百分之九十，回收率百分之七十五到八十五
独居石精矿：稀土氧化物含量不低于百分之五十五，回收率百分之七十到八十
工艺控制要点
给矿含泥量控制方面，螺旋选矿机前必须配置脱泥料斗或水力旋流器，因矿泥会包裹矿物表面影响分离效果。给矿浓度应在百分之二十到三十五范围内稳定，浓度过高时矿浆流动性差、矿物分带受阻，浓度过低时处理量下降、重矿物沉降时间不足。
干燥温度控制方面，干燥温度必须精确控制，既保证水分完全脱除，又避免矿物表面氧化改变其电学性质。温度过低则含水率不达标、静电分离效果差。温度过高则增加能耗和矿物氧化风险。
磁选场强配置方面，三盘磁选机的各盘场强独立可调，须根据给矿中矿物组成动态调整。场强偏高时非磁性矿物被夹带、精矿品位下降，场强偏低时弱磁性矿物回收不足。
静电分选电压控制方面，电压和极距须根据给料粒级调整。电压过低时部分导电矿物混入非导电产品，电压过高时非导电矿物可能被击穿导电造成损失。
结论
重矿物砂选矿厂采用湿法粗选富集与干法精选提纯的两段式架构。湿法段以螺旋选矿机或圆锥选矿机为核心完成大宗抛尾，产出重矿物含量超过百分之九十的HMC。干法段通过烘干、磁选和静电分选接力作业，实现钛铁矿、锆石、金红石、独居石等单一矿物精矿的精准分离。两段式架构的经济基础在于运输成本控制，核心工艺原则是能用物理方法解决的问题不用化学方法。市场对产品纯度要求严格，含杂质超标的精矿将受到严厉的价格惩罚，因此各段分选参数的精细化控制是保证选厂盈利的关键。
